O GV intermediário de alta velocidade da máquina de desenho do fio 37kw aprovou
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | I-suntop |
| Certificação: | SGS |
| Número do modelo: | GF-17DT |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | By negotiation |
| Detalhes da embalagem: | Caixa plástica de film+wooden |
| Tempo de entrega: | Dias de Min.30working |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | Até máquina diferente |
|
Informação detalhada |
|||
| Serviço pós-venda proporcionado: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria | Garantia: | Uma garantia do ano |
|---|---|---|---|
| Diâmetro da entrada: | Φ3.0~Φ2.6 | Tensão: | 380V |
| Circunstância: | Novo | Diâmetro da tomada: | Φ0.4~Φ1.2 |
| Cor: | As exigências dos clientes | Uso: | máquina de desenho usada do fio |
| Nome: | Máquina de desenho múltipla do fio DT21/8 de cobre com recozimento | Material de tiragem: | cobre |
| Velocidade de tiragem: | 1200M/MIN | ||
| Destacar: | máquina de desenho intermediária do fio 37kw,Máquina de desenho intermediária do fio do GV,máquina de desenho de alta velocidade do fio 37kw |
||
Descrição de produto

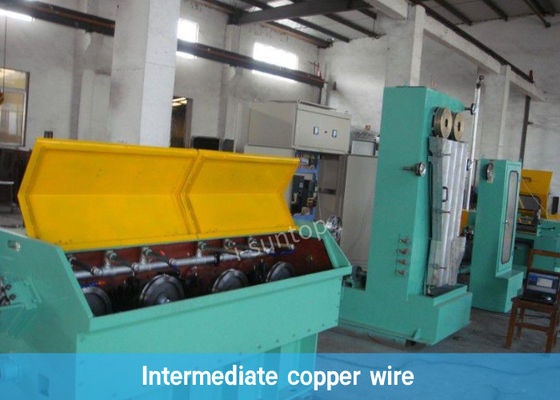

Máquina de desenho intermediária de alta velocidade do fio de cobre com annealer
Desenho machine20220301.pdf do fio de cobre de I-suntop
1. Pedido para a máquina de desenho intermediária do fio de cobre com annealer:
A linha de produção é aplicável para o fio de cobre de 3.0-2.6mm, prolongado ao fio de 0.4-1.2mm. Junto com o annealer, o fio terminado do condutor com processo de recozimento pode ser usado para o encalhamento seguinte ou a extrusão do processo.
2. Especificação para a máquina de desenho intermediária do fio de cobre com annealer:
| Artigos | GF-17DT | GF-17DST | GF-17MDST | GF-HST |
| Sistema de controlo | Tipo análogo tradicional/controle digital com registro da produção | |||
| Diâmetro da tomada | Φ0.4~Φ1.2 | Φ0.4~Φ1.6 | Φ0.4~Φ1.2 | Φ0.4~Φ1.8 |
| Diâmetro da entrada | Φ3.0~Φ2.6 | Φ3.5~Φ2.6 | Φ3.2~Φ2.6 | Φ3.5~Φ2.6 |
| Linha velocidade máxima | 1200 | 2000 | 1500 | 1800 |
| Dados NÃO. | 17 | 17 | 17 | 17 |
| Relação do deslizamento de m/c | 18%+12.5% | 20%+15% | 15%+10% | 19.5%+10% |
| Quadro | Molde do ferro | Soldado pela placa do roubo | ||
| Eixo tracionador | Tungstênio | |||
| Diâmetro máximo do eixo tracionador | Φ260 | Φ250 | Φ254 | Φ280 |
| Diâmetro do eixo tracionador da velocidade do reparo | Φ260 | Φ250 | Φ252 | Φ280 |
| Tamanho da bobina do Spooler | Φ400~Φ630 | |||
| Tipo loading&unloading da bobina | Dedal dobro da extremidade | |||
| Capacidade de carregamento máxima | 500KG/MAX | |||
| Tipo de transmissão | Pela corrente | Pelas engrenagens da terra da precisão | ||
| Atravessando a unidade | Tipo do motor da velocidade-para baixo da correia 90KW | |||
| Ruptura | Freio magnético/freio de disco | |||
| Sistema da revisão | Spooler do controle síncrono do PID | |||
| Detectando o dispositivo | Equilíbrio do peso pelo braço do balanço | |||
| Controle de tensão | A pressão de ar ajusta | |||
| Motor principal | 37KW | 55KW | 37KW | 45KW |
| Motor do Spooler | 11KW | 11KW | 11KW | 11KW |
| Método de Annealer | recozimento da Três-seção | |||
| Máximo recoza a corrente | DC1200A | DC2000A | DC1500A | DC2000A |
| Máximo recoza a tensão | DC50V | DC50V | DC50V | DC50V |
| Poder de recozimento do motor | 60KVA | 100KVA | 75KVA | 100KVA |
| Quantidade do vapor | 12kg/h | 12kg/h | 12kg/h | 18kg/h |
| Capacidade da água refrigerando | 300L/min | 400L/min | 300L/min | 500L/min |
| Capacidade de ar comprimido | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min | 0.4~0.6mpa, 30L/min | 0.4~0.6Mpa, 50L/min |
| Fonte de energia | 380V 50/60HZ | |||
| Tamanho da máquina | 13300*3500*3400 | |||
| Peso da máquina | 6500KG | 7500KG | 6500KG | 6500KG |
3. Componente para a máquina de desenho intermediária do fio de cobre com annealer
| Nome | Quantidade |
| 1. Pagamento-fora (parada do emaranhado do fio auto) | 1 grupo |
| 2. Máquina de desenho principal de HXE-17DS | 1 grupo |

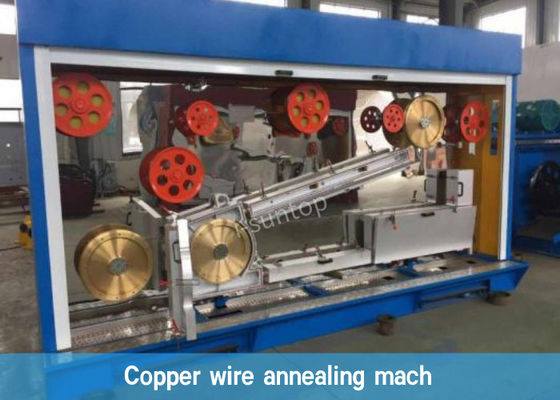

| 3. Máquina do recozimento HXE-TH250 | 1 grupo |
| 4. Controlador da tensão HXE-180 | 1 grupo |

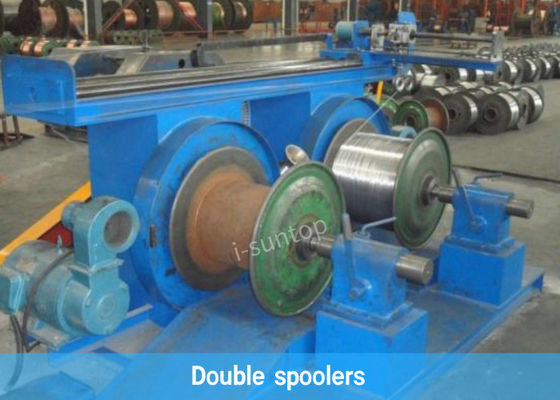

| 5. Spoolers do dobro HXE-SX630 | 1 grupo |
| 6. Armário elétrico | grupo 2 |
| 7. Painel da operação | 1 grupo |
| 8. Gerador de vapor | 1 grupo |
| 9. Sistema de lubrificação do óleo da engrenagem | 1 grupo |
| 10. Peças sobresselentes | 1 grupo |
4. Características para a máquina de desenho intermediária do fio de cobre com annealer
-
Tela de toque do PLC de Siemens e do Siemens, com os botões como o apoio
-
As peças sobresselentes por um ano serão fornecidas junto com a máquina.
-
Estrutura
1-1.Frame é molde do ferro e recoze para eliminar o esforço interno.
1-2.Further processou pela máquina de trituração da exatidão.
-
Fácil na instalação e na manutenção.
-
Adotando componentes mundialmente famosos avançados do tipo nas peças pneumáticas, nas peças elétricas e nas peças de operação.
-
Correndo em um automatismo e em um intellectualization altos, nenhuma poluição
-
Como o uso da tecnologia da frequência, de mudanças no contexto maior das partes da relação de compressão encontrar a vasta gama de desenho da tecnologia e da alta velocidade.
-
O bom sistema de refrigeração, qualidade final do fio é muito bom.
