200m/de cobre Min Wire Harness Manufacturing Equipment para o cabo fotovoltaico
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | I-suntop |
| Certificação: | SGS |
| Número do modelo: | I-90+70 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | By negotiation |
| Detalhes da embalagem: | Caixa plástica de film+wooden |
| Tempo de entrega: | Dias de Min.30working |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | Até máquina diferente |
|
Informação detalhada |
|||
| Aplicação: | Fio fotovoltaico solar do picovolt | Material da extrusão: | PVC/PE |
|---|---|---|---|
| Condutor: | cobre | Parafuso Dia Meter: | 90+70mm |
| Tensão: | 3phase 380V 50HZ/60HZ | Garantia: | 18month |
| Código do HS: | 84794000 | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria |
| Destacar: | equipamento de fabricação do chicote de fios do fio de cobre,equipamento de fabricação do chicote de fios do fio 200m/min,máquina da fabricação do cabo de cobre |
||
Descrição de produto

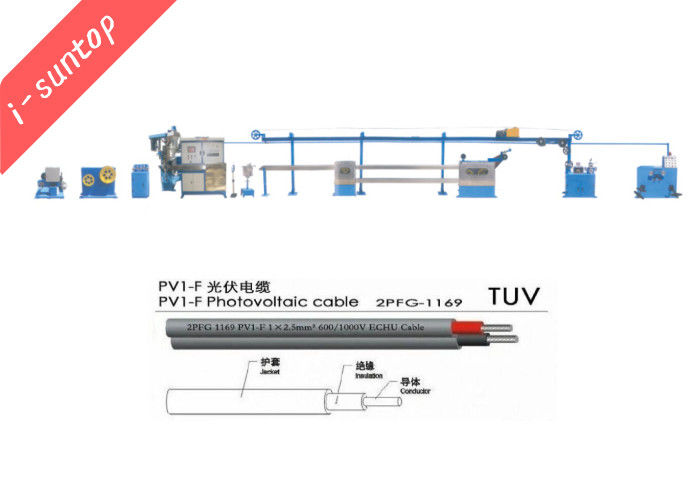

Extrusão elétrica do revestimento do cabo de fio do cobre da camada da isolação que faz a máquina
fio do i-suntop e cabo elétricos equipments2022022…
1. Pedido para a extrusão elétrica do revestimento do cabo de fio do cobre da camada da isolação que faz a máquina:
A. Apropriado para a extrusão livre do fio da vária bainha de nylon e do baixo halogênio do fumo, tubo todo do parafuso adota refrigerar de água
Tambor de B. Parafuso: Adote o projeto japonês o mais atrasado da estrutura e a estrutura do reforço é estabelecida especialmente de acordo com as exigências diferentes do processo da extrusão com vista adaptar-se à extrusão livre do vário baixo halogênio do fumo
C. Crosshead: Baixo halogênio do fumo livre ou crosshead especial
D. Aquecimento e sistema de refrigeração: coordenado com o projeto especial do tambor do parafuso, a máquina é equipada com o aquecimento e o sistema de refrigeração especiais para satisfazer a exigência da extrusão precisa de compostos diferentes
Máquina auxiliar de E. Extrusão: a máquina pode equipar-se com a máquina auxiliar apropriada (30/35/40 de etc.), de acordo com várias exigências do processo e após ter mudado o crosshead e parafusar o fio de nylon da bainha pode ser produzido imediatamente e as várias exigências do processo da única tira, da tira dobro como a extrusão da dupla camada, etc.can sejam satisfeitas
Controle de F. Qualidade: Equipado com o dispositivo de feedback exterior da detecção do diâmetro, o produto do controle do diâmetro exterior e a concentricidade etc. O parâmetro tecnologico, evita o diâmetro de fio e o erro da espessura da isolação, e a elevação resultante no custo de produção
Controle de G. Elétrico: controle importado do tela táctil de inverter+PLC
2. Os parâmetros técnicos para a isolação mergulham a extrusão elétrica de cobre do revestimento do cabo de fio que faz a máquina:
| Parâmetros técnicos | ||||
| Tipo da máquina | GF-50 | GF-70 | GF-90 | GF-120 |
| Diâmetro do parafuso | Φ50 | Φ70 | Φ90 | Φ120 |
| Parafuso L/D | 25:1 | |||
| Saída de Max.extrusion | 70kg/h | 150kg/h | 250kg/h | 400kg/h |
| Poder do motor | 11KW | 22KW | 75KW | 132KW |
| Diâmetro de fio | Φ0.6-4.0 | Φ1.5-12.0 | Φ3-25 | Φ20-80 |
| Dispositivo refrigerando | Tipo de dobramento tipo de W/U | |||
| Poder do transporte-fora | 4KW | 7.5KW | 11kw | 11KW |
| comprimento do Fio-armazenamento | 150m | |||
| Linha velocidade máxima | 200-500m/min | |||
| Tipo da tomada-acima | Pacote dobro/único do eixo que empacota/empacotamento do eixo | |||
3. Descrição para a extrusão elétrica do revestimento do cabo de fio do cobre da camada da isolação que faz a máquina:

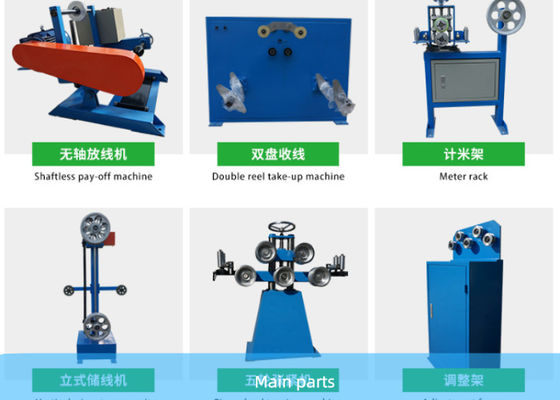

| Não. | Artigo | tipo | qty. | função | Observação |

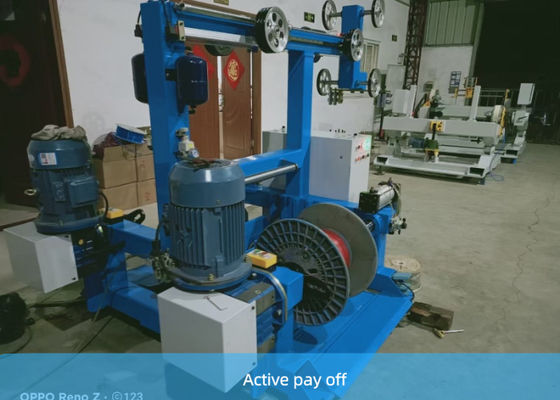

| 1 | o inseto do Duplo-cone paga fora | tipo do duplo-carretel com capa | 1set | pague fora | |
| 2 | extrusora de alta velocidade de 70mm | Φ70mm×26D | 1set | Expulsa o fio | compressão ratios=1: 1,8 |
| 3 | Calibre do laser | LGD-25 | 1set | Linha calibre da largura | |
| 4 | calha Dianteiro-morna da água | 2meter | 1set | fio refrigerando | |
| 5 | Acumulador vertical | 1set | roda Φ300 do acumulador | ||
| 6 | extrusora de alta velocidade de 90mm | Φ90mm×26D | 1 台 | Expulsa o fio | compressão ratios=1: 1,8 |
| 7 | Calibre do laser | LGD-25 | 1set | Linha calibre da largura | |
| 8 | controle penal | Tipo do PLC | 1set | controle de sistema | |
| 9 | calha segundo-morna da água | 2meter | 1set | fio refrigerando | |
| 10 | impressora de alta velocidade | tipo de mistura dinâmico | 1set | para a impressão da camada do revestimento | |
| 11 | calha da água da dupla camada | 4meter dianteiro, parte traseira 4*4m | 1set | fio refrigerando | |
| 12 | tipo horizontal acumulador | 12m | 1set | Controle de tensão, loja do fio | roda Φ300 do acumulador |
| 13 | eixo tracionador dobro da roda | Φ600mm | 1set | Tração do cabo | |
| 14 | Sparker da frequência do poder | 15KV | 1set | teste de alta tensão | |

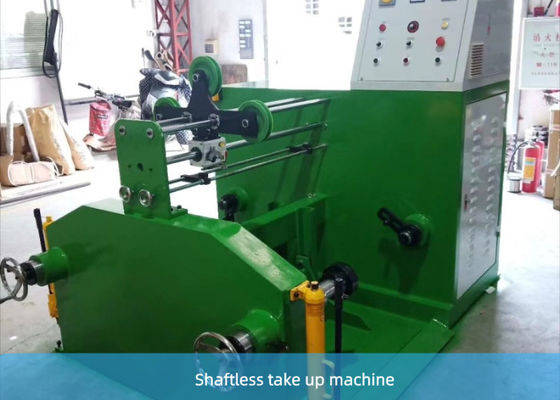

| 15 | A cabeça dobro pega a máquina | Φ800mm | 1set | cabo do rebobinamento | |
| 16 | Crosshead especial do cabo do picovolt | U14 | 2sets | formação | |
| 17 | Parafuso especial do cabo LSZH do picovolt | 2sets | formação | ||
| 18 | Peças sobresselentes | 1set |
