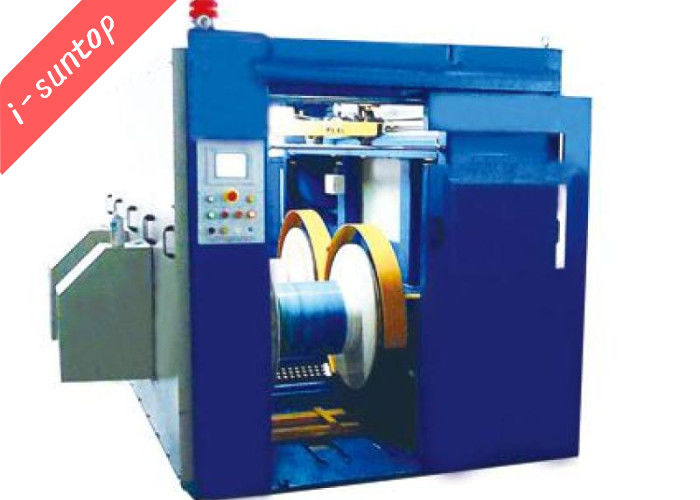

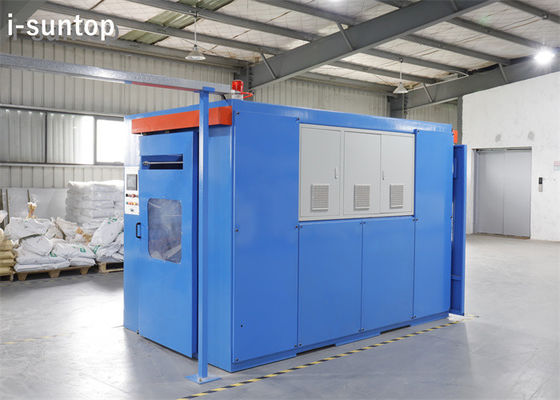

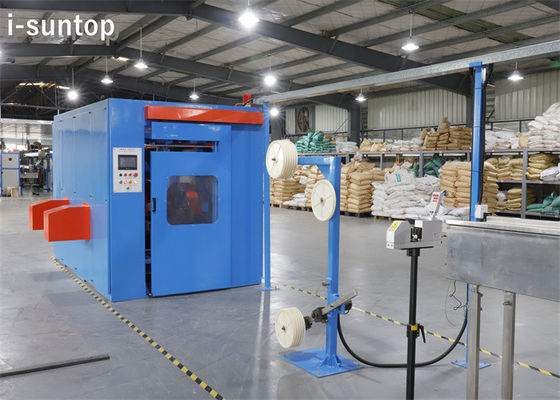

Corte do tubo fraco da fibra auto e mudança Bobbin Take Up Traverse Machine

máquina 20220228.pdf do cabo de fibra ótica do i-suntop

1. Estrutura para corte do tubo fraco da fibra o auto e mudança Bobbin Take Up Traverse Machine:

• A linha unidade é composta do motor universal do inversor da C.A. de 3kw dongguan, da correia síncrono, da roda síncrono da correia e do freio. O motor é conduzido pela correia síncrono, que conduz à rotação da grande roda conectada com o eixo de enrolamento, que conduzirá o círculo de enrolamento para terminar acima o processo da tomada.

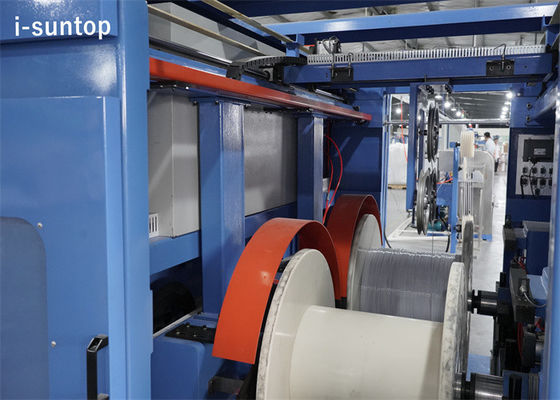

• A unidade de levantamento da bobina é composta da cremalheira de levantamento e parte superior do aperto. Introduzir da bobina em içar o quadro, então botão artificial do controle da bobina do começo, após o cilindro que ascensão a um cilindro automático especificado da parada da altura, a seguir ao cilindro de aperto conduz a parte superior vice para fora automaticamente, o eixo e enrola-os proximamente junto.
• A parte transversal consiste no servo motor da C.A. de 750w Panasonic, um grupo de roda síncrono da correia, haste do parafuso, trilho de guia linear e sistema da inversão. Conduzido pelo motor através de um grupo de rotação síncrono do parafuso da bola da roda da correia. Ajustando a velocidade do motor, pode encontrar as necessidades de exigência diferente do passo. O sistema de inversão adota o modo ajustável, que pode ser ajustado de acordo com a largura da bobina. Pode-se igualmente ajustar-se para assegurar-se de que a travessia esteja mudada em uma posição razoável.
• O mecanismo do movimento transversal é instalado no feixe acima da bobina da tomada acima, e consiste no motor 370w assíncrono trifásico, no redutor, na roda síncrono da correia, na correia síncrono e no carro móvel. O carro móvel pelo motor através de um redutor da engrenagem na rotação síncrono da roda da polia da unidade de disco, através da correia síncrono para conduzir o carro no movimento do feixe, à posição exigida para automaticamente, estrutura simples, operação segura.

2. Especificação para corte do tubo fraco da fibra o auto e mudança Bobbin Take Up Traverse Machine:

O sistema de controlo eletrônico adota o controle de lógica do PLC e a operação do tela táctil. O controle elétrico separado cabinet.PLC adota produtos da série de Siemens S7-300; O inversor da C.A. adota produtos de DANFOSS; Produtos universais do motor de dongguan do USO do motor da conversão de frequência da C.A.; Os produtos de Panasonic do USO do sistema de servo da C.A.; O interruptor do ar, o contator e outros dispositivos elétricos de baixa pressão adotam produtos de Siemens; Os relés intermediários adotam produtos de Schneider. Fonte de alimentação de acordo com a linha de cinco fios trifásica da distribuição; Toda a tampa e armários de controle do equipamento têm aterrar seguro. A baixa tensão que os dispositivos elétricos adotam, a instalação elétrica encontra o standard internacional do IEC.

3. Paramters principais para corte do tubo fraco da fibra o auto e mudança Bobbin Take Up Traverse Machine:
