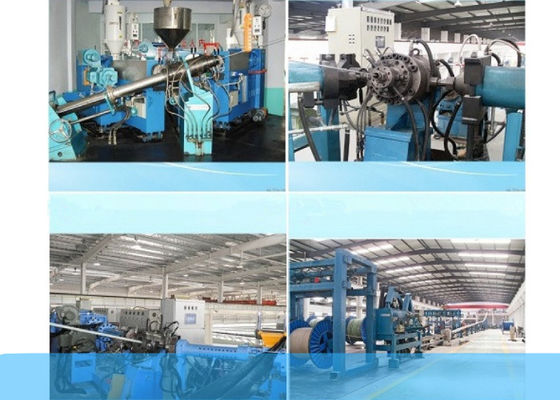

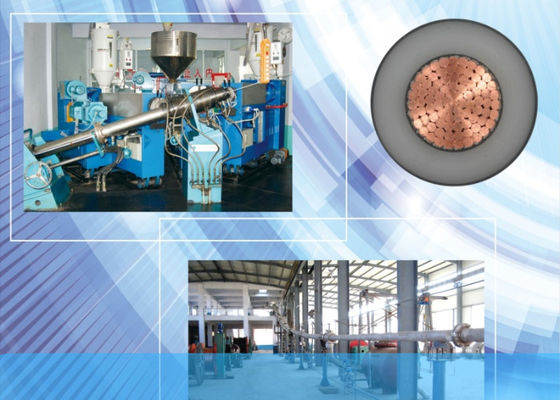

Linha de produção do cabo CCV de 35KV XLPE
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | I-suntop |
| Certificação: | SGS |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | By negotiation |
| Detalhes da embalagem: | Caixa plástica de film+wooden |
| Tempo de entrega: | Dias de Min.80working |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | Até máquina diferente |
|
Informação detalhada |
|||
| Classe de tensão: | 6-35 quilovolt | Tensão: | 3phase 5wire, 380V 50HZ |
|---|---|---|---|
| Seção transversal do condutor: | Cu.: 35-630 Al mm2: 50-800 mm2 | Máximo Peso do cabo: | 10 Kg/M |
| Máximo Diâmetro: | 75 milímetros | O serviço pós-venda forneceu: | Coordenadores disponíveis para prestar serviços de manutenção no ultramar à maquinaria |
| Destacar: | Linha de produção de 35KV CCV,linha da extrusão do fio de 75mm,Linha da extrusão do fio 35KV |
||
Descrição de produto

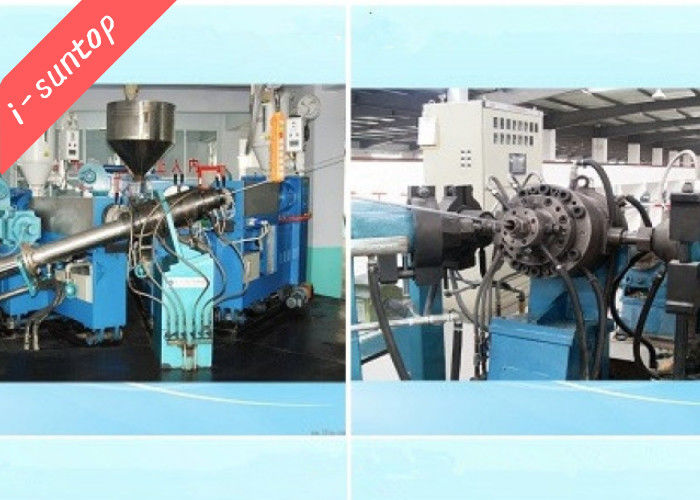

6-35 quilovolt do cabo de XLPE linha de produção da co-extrusão Ccv de 3 camadas
fio do i-suntop e cabo elétricos equipments2022022…
1. Pedido para 6-35 quilovolts de cabo de XLPE linha de produção da co-extrusão Ccv de 3 camadas:
A linha é projetada fabricando 6~35 quilovolts de cabo de XLPE de Cu comprimido. Condutor encalhado Al.
O arranjo de tubulação é do tipo da declinação da semi-catenária, adota as tubulações do XL com procura um caminho mais curto o aquecimento, o nitrogênio como o meio e o tipo refrigerar de água. A medida terminada do cabo de XLPE até o padrão de GB/T 12706-2002.
2.Composition para 6-35 quilovolts de cabo de XLPE linha de produção da co-extrusão Ccv de 3 camadas
Classe da tensão: 6-35 quilovolts
Comprimento de selagem: 115m

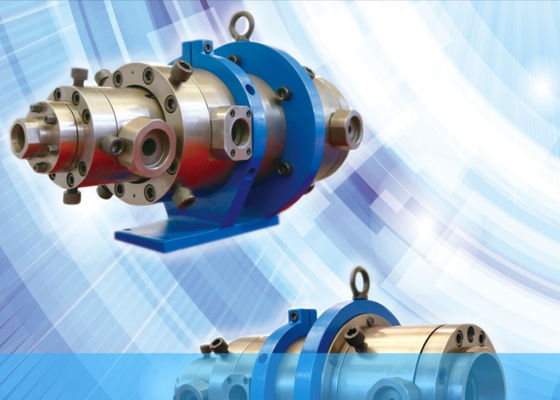

co-extrusão da Triplo-camada, nitrogênio que cura-se, refrigerar de água,
Operação do tela táctil do PLC control+.
O corpo de máquinas é pintado em escuro - RAL5010 azul; a tampa e as peças de gerencio são o chrysoidine RAL2004, armário são RAL7038 cinzento. (o padrão do cartão da cor é RAL/K7)
3. Parâmetros técnicos para 6-35 quilovolts de cabo de XLPE linha de produção da co-extrusão Ccv de 3 camadas:
| Classe da tensão | XLPE 6-35 QUILOVOLTS |
| Seção transversal do condutor | Cu: 35-630 mm2 Al: 50-800 mm2 |
| Máximo Peso do cabo | 10 Kg/m |
| Diâmetro exterior do cabo | ≤Φ75 milímetro |
| Espessura de parede | Extrusora Φ65 0.5-2.0 milímetros para a camada interna Extrusora Φ150 2.5-10.5 milímetros para a camada da isolação Extrusora Φ90 0.5-2.0 milímetros para a camada exterior |
| Comprimento de vulcanizar o tubo | ≥108m |
| Comprimento de aquecimento da seção | 36 m, 6 seções m×6 |
| comprimento Pre-refrigerando da seção | 12 m, 6 seções m×2 |
| Comprimento refrigerar de água | 60 m, 6 m×10sections |
| Área necessário da plataforma principal (L×W) | ≥18 m×12 m para uma linha |
| Altura da plataforma 3 | ≥10 m |
| Comprimento necessário da oficina (locais) | ≥130 m |
| Gás do nitrogênio | Pressão: 2.0-2.5 Mpa Pureza: 99,5% Consumo: 0.4-1.8 m3/h Volume de tanque do N2: 5 m3 |
| Água refrigerando | Pressão: 0. 0.6-0.8 MPa Consumo: 25 m3/h |
| Ar comprimido | Pressão: 0.6-0.8MPa Consumo: 0,8 m3/h |
| Capacidade instalada | 630kVA (tensão do poder: 380V, 50HZ) |
| Duas linhas entrantes do poder | 3*185mm2, 3*240mm2 |
| Peso do equipamento | ~80t |
