Uni - Tubo de Ar - Linha de Extrusão de Produção de Micro Cabos Ópticos Soprados
Detalhes do produto:
| Lugar de origem: | CHINA |
| Marca: | I-suntop |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1set |
|---|---|
| Preço: | By negotiation |
| Detalhes da embalagem: | Caixa plástica de film+wooden |
| Tempo de entrega: | Dias de Min.50working |
| Termos de pagamento: | L/C, T/T |
| Habilidade da fonte: | Até máquina diferente |
|
Informação detalhada |
|||
| material fraco do tubo: | PBT/PP | Max.cores: | 288 |
|---|---|---|---|
| Inscrição: | fabricação de Uni-Tube Air-blown | Serviço: | garantia de um ano, manutenção a longo prazo |
| Tensão do poder: | 80KW 380V 50HZ AC 3 fases | ||
| Destacar: | Linha de extrusão de micro cabo óptico,linha de extrusão de cabo óptico soprado a ar |
||
Descrição de produto
Linha de Extrusão de Produção de Micro Cabos Ópticos Soprados a Ar Uni-Tube
máquina de cabo de fibra óptica i-suntop 20220228.pdf
1. Descrição paraCabo Micro Óptico Soprado por Ar Uni-Tube:

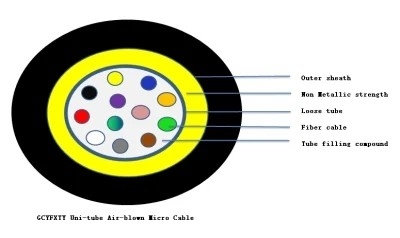

As fibras ópticas são alojadas em um tubo solto feito de plástico de alto módulo e preenchido com composto de enchimento de tubo.Os fios de aramida são colocados fora do tubo solto como o elemento de resistência, então uma bainha com ranhuras é extrudada.Este tipo de cabo é particularmente aplicável a construções de sopro de ar em redes de acesso.
2. Qual máquina de processo paraCabo Óptico GYFY 12cores ASU-Unitube:
- Máquina de coloração e rebobinagem de fibra
- Linha de produção de tubos soltos
- máquina de torcer SZ
- Linha de revestimento de cabos
3. Especificação da máquina de coloração e rebobinagem de fibra
| Sistema de controle | Interface homem-máquina + controle PLC |
| Potência da lâmpada | Adote o poder da luz da marca taiwan |
| Lâmpada | Pode escolher Importar UV-A, garantir a quantidade de cura |
| Dispositivo transversal | Dispositivos automáticos de levantamento e deslocamento |
| velocidade da estrutura | Máx. 1800 |
| velocidade de coloração | Máx. 1500 |
| espessura da camada de coloração | 3~5μm |
| pagar a tensão | 0,4N~1,2N±0,05N |
| passo transversal | 0,1 ~ 1,5 mm |
| perda excessiva após a coloração | ≤0,02dB/Km |
| MÁX.Tamanho do carretel de fibra óptica | Φ236 *Φ160*108*Φ25.4mm (25KM carretel) |
| potência | 380V±10% 50Hz |
| Capacidade de coloração | cerca de 90 km/h. |
| peso da máquina | 850KG |

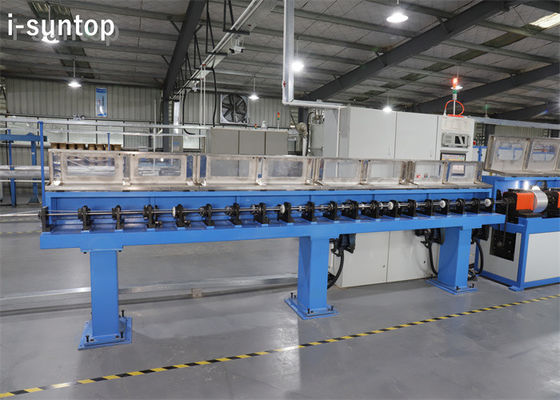

3. Especificação da linha de produção de tubos soltos:
| Tipo de extrusora | Extrusora 50×25 |
| material de extrusão | PBT |
| velocidade da estrutura | Máx. 800 m/min |
| velocidade de produção | (tubo solto PBT de 1,8 mm) |
| N.º de bobinas de fibra óptica | 12 |
| Especificação de bobinas de fibra óptica | Bobinas de fibra óptica padrão de 25 km e 50 km |
| Tensão de compensação da fibra óptica | 0,4N-1,5N |
| Especificação das bobinas de recolhimento | Carretel PN630 e carretel PN800 |
| perda excessiva após a extrusão | ≤ 0,02db/km (fibra sm@ 1310nm, 1550nm) |
| Altura central da máquina | 1000 mm do fundo |
4. Especificação da máquina de torcer SZ:
| velocidade da estrutura | Máx. 100m/min |
| Nº de bobinas de pagamento de tubo solto | 12 |
| Especificação de bobinas de pay-off de tubo solto | PN630-800mm |
| Passo de torção SZ | 50mm-800mm |
| Ângulo reverso SZ | máximo: 1800 rpm |
| A velocidade máxima das cabeças de gravação | máximo: 4000 rpm |
| Passo de gravação | 20mm-500mm |
| Perda adicional | ≤ 0,02db/km (fibra sm) |
| Requisitos de alimentação | 68KVA, AC380V ±10% 50HZ trifásico cinco fios |
| Consumo de energia | cerca de 40 KW/h |
| Capacidade | 4~6km/h |
5. Especificação da linha de revestimento de cabos:
Diâmetro do núcleo do cabo | 5-25 mm |
Diâmetro do tubo solto | 1,5-3 mm |
Diâmetro do cabo | 5-35mm |
Espessura da parede do cabo | 1,0-3,0 mm |
Velocidade da estrutura da linha | 100m/min |
Velocidade de produção da linha | 80m/min (diâmetro do cabo: 10mm) |
Atenuação adicional | 0,02dB/km (1310 e 1550) |
saída da extrusora | máx. 280kg/h |
